รหัสสินค้า : X-FE6051
ชื่อสินค้า : บอร์ดไมโครอเนกประสงค์ขนาดเล็ก
ราคา :
Warning: number_format() expects parameter 2 to be int, string given in /home/silarese/domains/silaresearch.com/public_html/productdesc.php on line 418
บาท (ยังไม่รวม VAT)

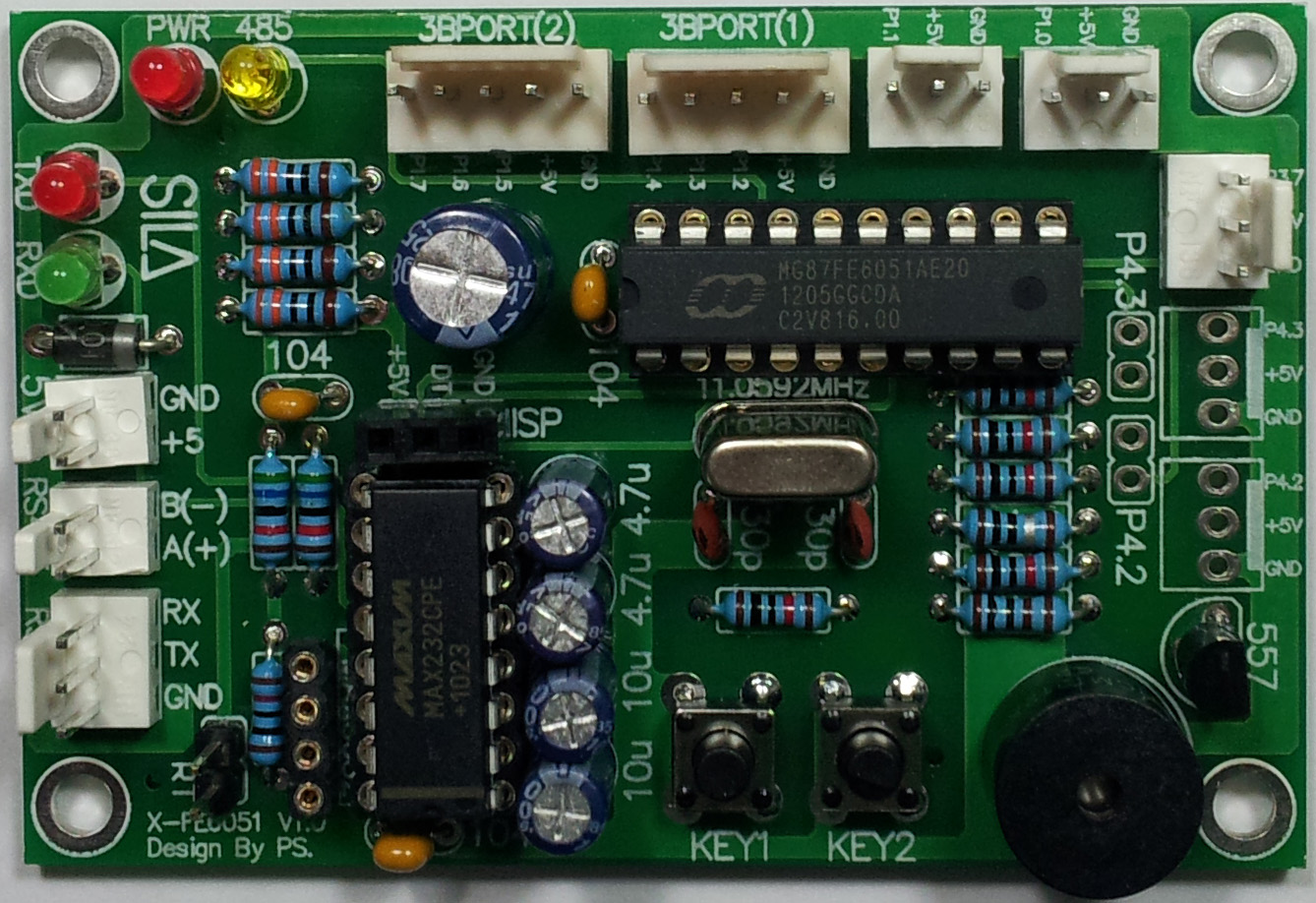

X-FE6051 คือบอร์ดทดลองไมโครคอนโทรลเลอร์อเนกประสงค์ ที่เหมาะสำหรับการเรียนรู้และทดลองงาน มีขนาดเล็กและราคาถูก
ใช้ชิพเบอร์ MG87FE6051 ของ Megawin ในตระกูลยอดนิยม MCS-51 เป็นชิพที่มีขาเหมือนกับเบอร์ 89S4051 ของ Atmel
ที่มีผู้นิยมใช้กันมาก สามารถเสียบแทนกันได้ ซึ่งปกติจะมีขา Port จำนวน 15 ขา แต่สำหรับ 87FE6051 สามารถเลือกใช้ Clock
ภายในได้ ซึ่งจะทำให้มีขา Port เพิ่มเป็น 17 ขา ชิพ Megawin มีความทนทานต่อสัญญาณรบกวนได้อย่างดีเยี่ยม เชื่อถือ
ได้ในการใช้งานภาคสนาม ตระกูล MCS-51 มีเครื่องมือต่าง ๆ ในการพัฒนาโปรแกรมอย่างมากมาย พร้อมทั้งยังให้ Source Code
ภาษา C เพื่อนำไปต่อยอดได้ตามต้องการ
รายละเอียด :
- คุณสมบัติทั่วไป :
- MCU เบอร์ MG87FE6051 แบบ Dip ขนาด 20 Pin
- มี Flash Memory 6K (AP) และ 1K (IAP) และ 1K (ISP)
- มี Ram ภายในคือ 256
- มีขั้ว ISP (3 Pin) สำหรับการโหลดโปรแกรมลงบนชิพ MCU
- มีพอร์ทสื่อสาร RS232 หรือ RS485 โดยเลือกใส่ชิพเป็น MAX232 หรือ MAX3082 ผ่านทางขั้วต่อแบบ 3 Pin หรือ 2 Pin ตามลำดับ
- มีไฟ LED แสดงสัญญาณ TXD , RXD ของพอร์ทสื่อสาร
- มีขั้ว I/O อิสระแบบ 5 Pin (3 Bit I/O Port) จำนวน 2 ขั้ว
- มีขั้ว I/O อิสระแบบ 3 Pin (1 Bit I/O Port) จำนวน 3 ขั้ว
- บนบอร์ดจะใส่ Xtal ค่า 11.0592 MHz เป็นมาตรฐานไว้ แต่ถ้าเลือกใช้ Clock ภายใน (การเลือกใช้ Clock ภายในต้องกระทำด้วย
เครื่องโปรแกรมแบบ Pro-Writer) ก็สามารถเอา Xtal พร้อม C อีก 2 ตัวออกได้ และต่อ Jumper พร้อมใส่ขั้ว 3 Pin อีก 2 ตัว
ก็จะทำให้มี I/O แบบ 3 Pin (1 Bit I/O Port) อีกจำนวน 2 ขั้ว
- อุปกรณ์พื้นฐานบนบอร์ด คือ LED (เป็น RS485-Direction ด้วย) , Buzzer และ Key x 2
- ใช้ภาคจ่ายไฟ 5 VDC ผ่านขั้วต่อ 2 Pin
สินค้าประกอบด้วย :
- ตัวบอร์ด
- Sheet คู่มือ
- สาย 5VDC
อาจต้องซื้อเพิ่ม :
- Power supply
- ชิพ MAX3082 สำหรับสื่อสาร RS485
- สาย L232PC
- ตัวโหลดโปรแกรม PRO-MISP
ขนาดและน้ำหนักโดยประมาณ :
- ขนาด W x L x H mm. (กว้าง x ยาว x สูง)
- น้ำหนัก
Warning: number_format() expects parameter 2 to be int, string given in /home/silarese/domains/silaresearch.com/public_html/productdesc.php on line 433
g.
Product Support :
- Manual
Notice: Undefined offset: 1 in /home/silarese/domains/silaresearch.com/public_html/productdesc.php on line 442
Notice: Trying to access array offset on value of type null in /home/silarese/domains/silaresearch.com/public_html/productdesc.php on line 442
การรับประกันสินค้า :
- สินค้ารับประกัน 1 ปี เฉพาะค่าแรง ไม่รวมค่าอะไหล่
