รหัสสินค้า : TZ-9

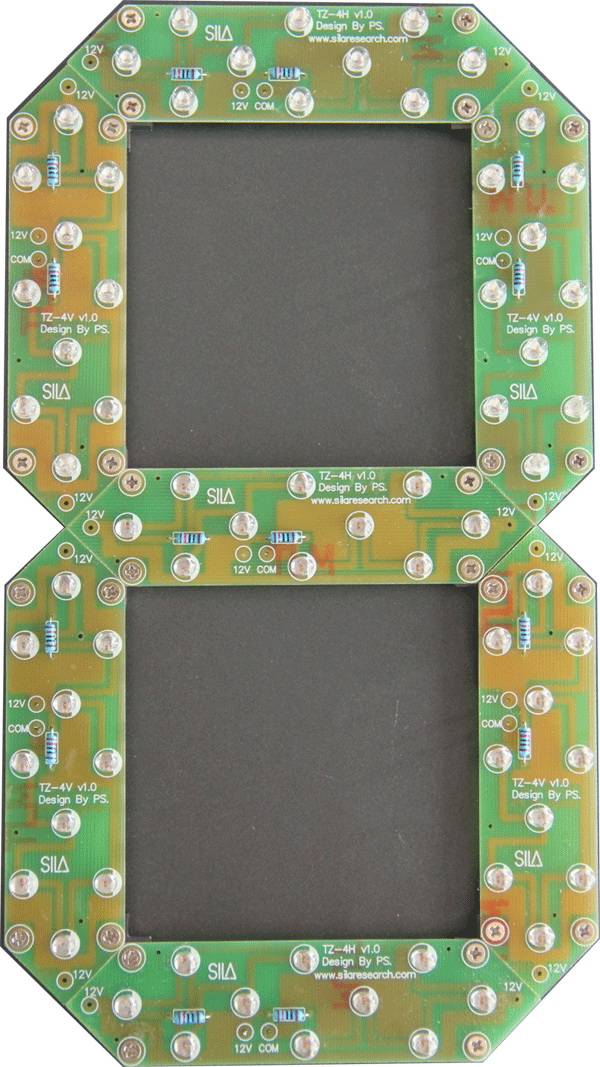

ชื่อสินค้า : บอร์ด 7-Seg LED สูง 9 นิ้ว (In-Out Door)
ราคา :
Warning: number_format() expects parameter 2 to be int, string given in /home/silarese/domains/silaresearch.com/public_html/productdesc.php on line 418
บาท (ยังไม่รวม VAT)
TZ-x คือบอร์ดตัวเลขอเนกประสงค์ ประกอบจาก LED ความสว่างสูง จัดเรียงเป็น 7-Segment เพื่อการแสดงตัวเลข 0-9
โดยสามารถปรับความสว่างได้ 8 ระดับ ทำให้สามารถใช้งานได้ทั้งแบบ In-Door หรือ Out-Door ตัวเลขมีความสูงให้เลือก 3 ขนาดคือ
9 นิ้ว 13 นิ้ว และ 17 นิ้ว โดยใช้ LED รุ่นสีแดง และสามารถสั่งทำเป็นรุ่นสีเขียวได้ด้วย (ราคาสูงขึ้นและภาคจ่ายไฟต้องเป็น 24
VDC) แผง PCB จะอยู่บนฐานพลาสติกเรียบร้อย สามารถนำไปติดตั้งต่อกันตามจำนวนหลักที่ต้องการ โดยพ่วงได้สูงสุด 16 หลัก
และสามารถเพิ่มบอร์ดแสดงดอท เพื่อการแสดงจุดทศนิยม (ล่าง) หรือจุดองศา (บน) หรือ Colon (กลาง) ได้อย่างอิสระ
โดยแต่ละหลักจะต่อกับดอทได้ 1 ตัว ... TZ-x ต่อใช้งานได้สะดวกมาก ตั้งคุณสมบัติต่าง ๆ ด้วย Dip-Switch และต่อพ่วงกัน
ทางพอร์มอนุกรม RS485 คือสามารถสั่งงานได้โดยตรงจากเครื่องคอมพิวเตอร์เลย (ต้องใช้ตัวแปลง RS232 เป็น RS485 หรือตัวแปลง
USB เป็น RS485) หรือจะต่อสั่งงานจากบอร์ดไมโครคอนโทรลเลอร์ก็ได้ นอกจากนี้อาจจะเลือกใช้ 3B Port เป็นพอร์ทสั่งงานก็ได้
ก็จะมีแนวทางควบคุมเหมือนชิพ TPIC6B595 แต่จะต้อง Delay ให้ช้าลงอย่างเหมาะสม คำสั่งทาง RS485 มี 5 คำสั่ง
สั่งแสดงเป็นตัวเลขได้อย่างสะดวก หรือให้แสดงในระดับ Segment ได้อย่างอิสระ
รายละเอียด :
- คุณสมบัติทั่วไป :
- บอร์ดควบคุมทำงานด้วยไมโครคอนโทรลเลอร์เบอร์ 82E54AS2
- ต่อพ่วงกันทาง RS485 ได้สูงสุดถึง 15 หลัก (Digit 0-15) ควบคุมด้วยคำสั่งชุดเดียว
- สามารถปรับความสว่างได้ถึง 8 ระดับ (0-7) รองรับการใช้งานทั้ง In-Door และ Out-Door (มีหลังคา)
- พอร์ท RS485 แบบขั้วไขน๊อต ความเร็ว Bps=19200 Data=8 Stop=1 Parity=None
- พอร์ท 3B Port บนขั้ว 5 Pin สำหรับรับข้อมูลแบบสายสัญญาณ 3 เส้น (Dat,Clk,Str)
- ตั้งคุณสมบัติด้วย Dip-Switch 8 ตัว (RS485 / 3B , ความสว่าง 0-7 , Digit 0-15)
- รุ่นความสูง 9 นิ้ว ความกว้าง 5 นิ้ว แถบ Segment กว้าง 1 นิ้ว กินกระแสสูงสุด 130 mA (สีแดง)
- รุ่นความสูง 13.5 นิ้ว ความกว้าง 7.5 นิ้ว แถบ Segment กว้าง 1.5 นิ้ว กินกระแสสูงสุด 270 mA (สีแดง)
- รุ่นความสูง 17.75 นิ้ว ความกว้าง 9.5 นิ้ว แถบ Segment กว้าง 1.5 นิ้ว กินกระแสสูงสุด 330 mA (สีแดง)
- ใช้ไฟเลี้ยง AC/DC 12 V (รุ่นสีเขียวจะเป็น AC/DC 24 V)
สินค้าประกอบด้วย :
อาจต้องซื้อเพิ่ม :
- บอร์ดแสดงดอท (TZ-D1,TZ-D2)
หมายเหตุ :
- TZ-D1 ใช้กับรุ่น TZ-9
- TZ-D2 ใช้กับรุ่น TZ-13 และ TZ-17
ขนาดและน้ำหนักโดยประมาณ :
- ขนาด W x L x H mm. (กว้าง x ยาว x สูง)
- น้ำหนัก
Warning: number_format() expects parameter 2 to be int, string given in /home/silarese/domains/silaresearch.com/public_html/productdesc.php on line 433
g.
Product Support :
Manual
Notice: Undefined offset: 1 in /home/silarese/domains/silaresearch.com/public_html/productdesc.php on line 442
Notice: Trying to access array offset on value of type null in /home/silarese/domains/silaresearch.com/public_html/productdesc.php on line 442
การรับประกันสินค้า :
- สินค้ารับประกัน 1 ปี เฉพาะค่าแรง ไม่รวมค่าอะไหล่
